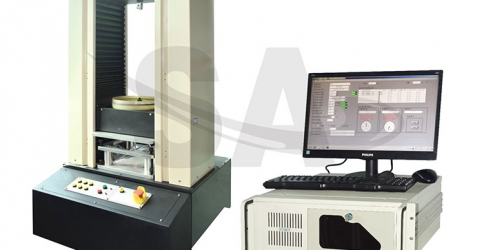

电子拉力试验机结构

电子拉力试验机就是用来对材料进行拉伸、压缩、弯曲、剪切、剥离等力学性能试验用的机械加力的试验机，经过慢慢的改进，现在已经发展为适用于塑料板材、管材、异型材，塑料薄膜及橡胶、电线电缆、防水卷材、金属丝等材料的各种物理机械性能测试。

电子拉力试验机选购时要注意事项的很多，总体应注意以下几方面：

*个首先应考虑需要测试材料拉力范围

第二个是试验行程的问题。根据软包装薄膜的需要测试的性能和要求，行程在600－800mm就可以。材料伸长率超过1000%的可以选用行程1000或是1200mm。

第三个是标准配置问题：智能化的三种基本配置：主机、微电脑、还有打印机，如果微电脑功能强可以直接打印。另外也可配备普通电脑。有了电脑，就可以进行复杂的数据分析，如数据编辑，局部放大，可调整报告形式，进行成组式样的统计分析。

第四个是输出结果：试验结果输出结果可任意设置：最大力值、伸长率，抗拉强度、定力伸长、定伸长力值、屈服强度，弹性模量、zui大试验力8项。这可以说是微电脑操作时，输出的zui全面的结果。

拉力试验机位移维修步骤

1、首先要检查位移传感器，由于拉力试验机系统为一闭环系统，哪一部分出现故障的判断，必须让系统中的回路切断，使它成为一开环系统。进而对拉力试验机传感器信号是否正常进行判断，位移传感器的反馈信号这时候也要断开，使它成为开环。这时，从工作站发出一个控制作动器移动的信号，进行传感器的反馈值的测量，几次重复试验后，传感器的反馈数据值可组成直线，该直线为线性变化的，从而传感器是否有问题便可知晓。

2、其次是检查拉力试验机放大器单元，上面已经排除了位移传感器问题,由于拉力试验机的系统为一闭环系统，放大器单元是否正常一定要做检查的，检查方法为断开放大器单元的输出信号。拆除输出接线，在放大器单元加一个直流输入信号（通过工作站实现），进而对摆锤冲击试验机放大器单元的输出情况测量，几次重复试验后，得到放大器单元的输出信号成线性变化趋势数据，从而放大器单元是否有问题便可知晓。

3、最后要检查拉力试验机系统设定是否正常，在工作站中的显示发现作动器的行程只有±10mm,正常情况应为±50mm,此时即是系统设定出现问题，需要重新设定系统。把作动器的行程重设为±50mm，如在工作站的显示板上的显示值仍不正确，就可判定只有重新标定位移系统，方可解决这类问题。

按键寿命试验机适用于多种开关或小型成品，作开关或按键寿命试验，速度可调、次数设定并同时四个工位做测试，达到次数后资料保持的特点。

连接器插拔插拔力试验机结合各种夹具，可以对各种连接器、端子做插拔往复寿命测试以及插拔力测试，采用进口马达传动，噪音低、使用寿命长。
